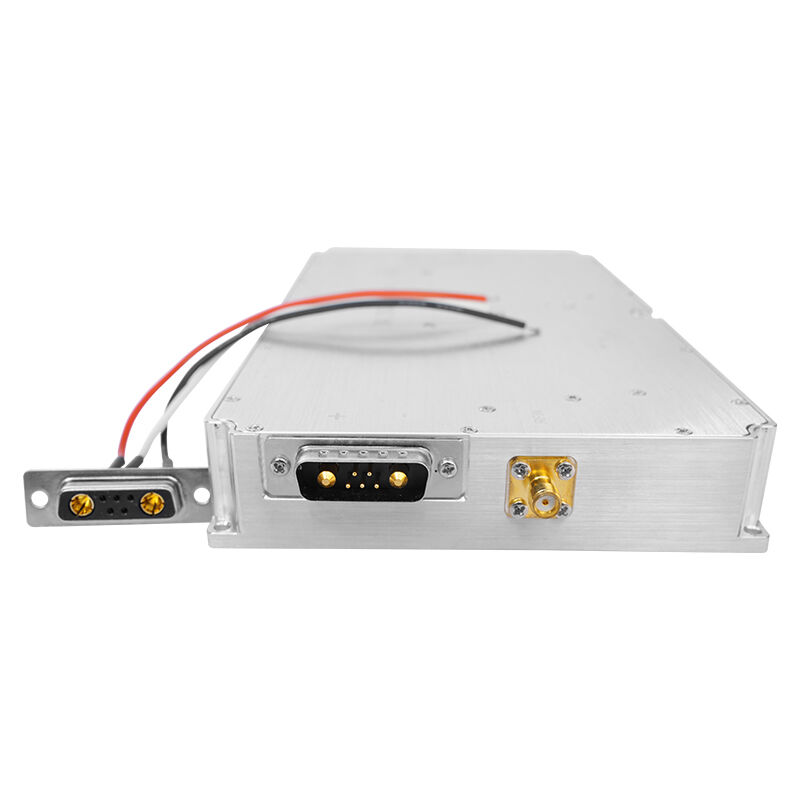

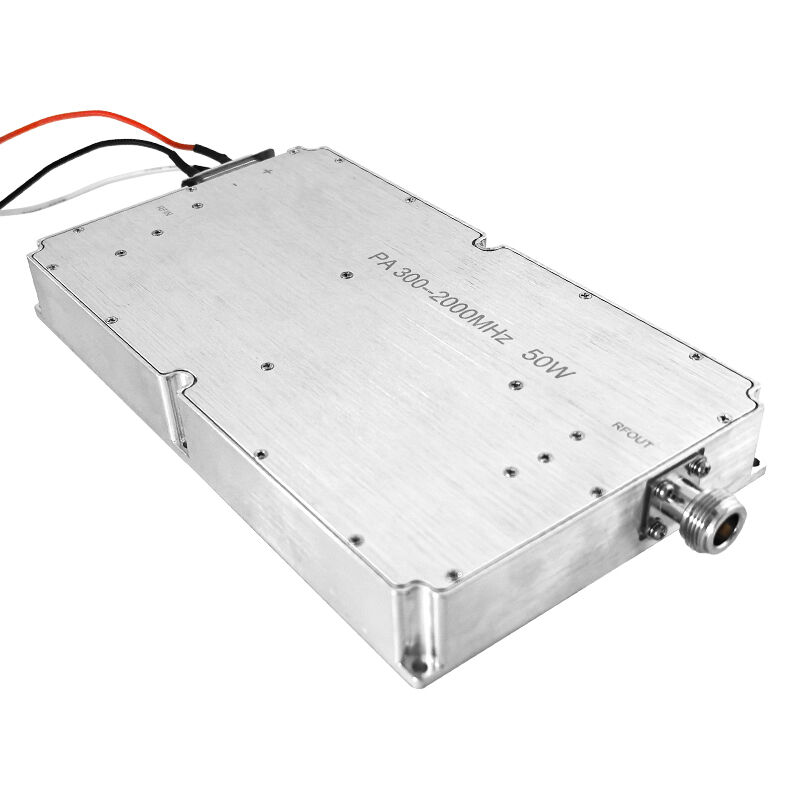

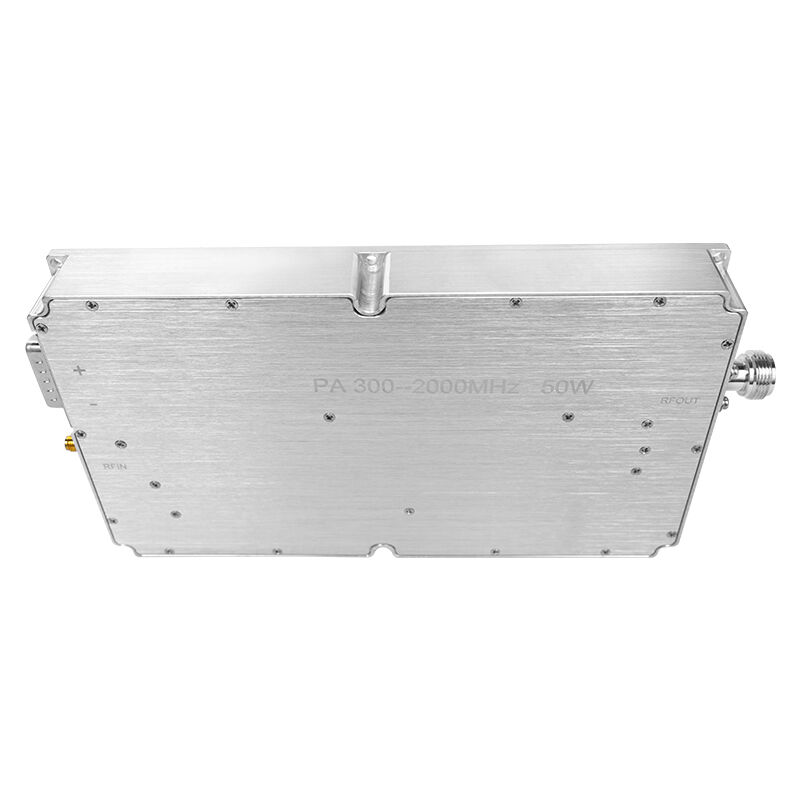

Modul penguat daya broadband perisai sinyal telepon TXtelsig wifi 2g 3g PA 32V
TX3002700100 Model TXtelsig sangat cocok untuk jamming sinyal yang berbeda sesuai aplikasi, modul penguat daya pa dapat digunakan di ruang ujian, ruang pelatihan, ruang rapat, ruang konferensi
bioskop, perpustakaan, gereja, tempat parkir bawah tanah dan tempat lain yang membutuhkan
sinyal telepon terlarang, sinyal drone dan cakupan sinyal lainnya 300-2700mhz.
* Sinyal jamming: 400mhz 800mhz 900mhz 1.2ghz 2g 3g dll. dapat disesuaikan.
* Output daya 100W 50W dapat disesuaikan.
* Radius Jamming: 500-2000 meter tergantung lingkungan nyata.
* Ukurannya kecil dan hemat ruang untuk banyak perangkat seperti perangkat jammer portabel tetap.
* Casing logam paduan aluminium tahan lama yang dioksidasi ulang membantu anti korosi dan pembuangan panas.
* Desain ringkas dan portabel untuk dibawa.
10 saluran frekuensi dapat disesuaikan sesuai kebutuhan, seperti opsi di bawah ini:
GSM,CDMA,UMTS,LTE,5G,WIFI,VHF,UHF,dll.
135MHz, 174MHz, 315MHz, 433MHz, 470MHz, GPSL1, L2, 800MHz, 900MHz,1800MHz
2100MHz,2300MHz,2500MHz, 2600MHz
| No. |
Deskripsi |
Simbol |
Min |
Tip |
Max |
Unit |
Catatan |
|
|
Frekuensi Operasi |
BW |
300 |
|
2700 |
MHz |
|
|
|
Daya Masukan |
Pin |
|
2 |
|
dBm |
|
|
|
Daya Keluaran CW |
Psat |
49 |
50.5 |
|
dBm |
Gelombang Kontinu |
|
|
Penguatan Daya |
Gp |
|
48.5 |
|
dBm |
@ Pin=2 dBm |
|
|
Kerataan Penguatan Daya |
△Gp |
|
±1.5 |
|
dB |
@ Pin=2 dBm |
|
|
Kerugian Pengembalian Masukan |
S11 |
|
-15 |
|
dB |
|
|
|
Tegangan Operasi |
Vdc |
28 |
32 |
32 |
V |
|
|
|
Konsumsi Arus |
A |
|
8 |
11 |
A |
@ Pout＞80W |
|
|
Konektor RF Masukan |
|
SMA, Female |
|
|
|
|

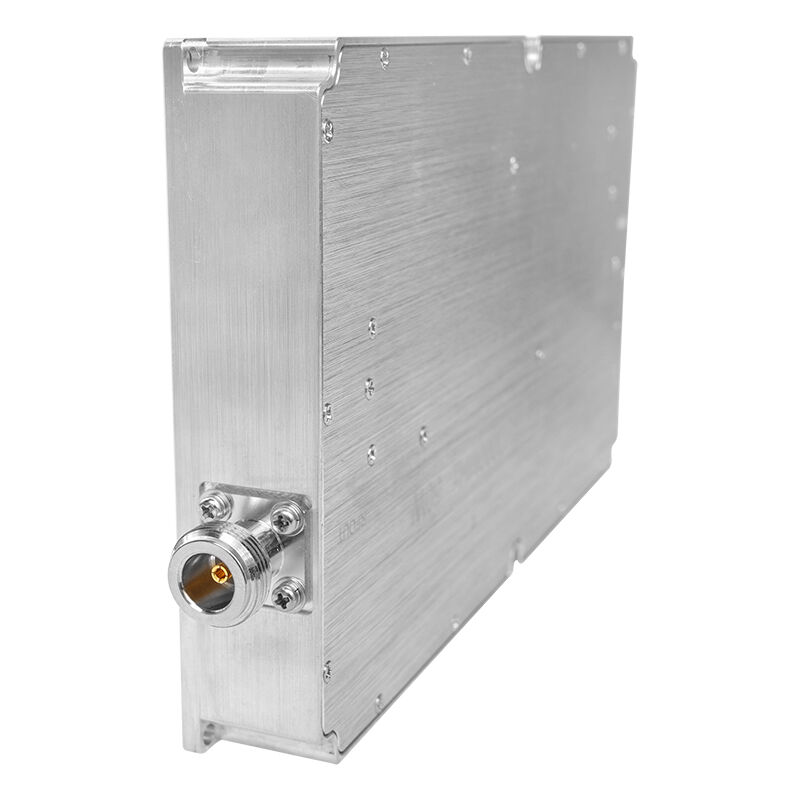

Konektor RF Keluaran |
|
N- Female |
|
|
|
|
Berat |
|
0.95 |
Kg |
|
|
|
Panjang*Lebar*Tinggi |
|
220*90*25 |
mm |
|
|
|
Daya Masukan Maksimum |
PinMax |
≤10 |
dBm |
|
|
|
Definisi Antarmuka
(7W2 Female)
|
VDD |
A1 |
28Vdc |
|
| |
GND |
A2 |
Ground |
|
| |
Perlindungan arus berlebih |
1 |
Operasi normal :0V
Perlindungan arus berlebih:+5V
|
Perlindungan arus berlebih@25A |
| |
Perlindungan suhu berlebih |
2 |
Operasi normal :0V
Perlindungan suhu berlebih:+5V
|
Suhu Berlebih |
| |
Aktifkan |
3 |
5V~Vdd:NYALA
0V:MATI
|
perlindungan@100℃ |
| |
GND |
4 |
Ground |
|
| |
Status |
5 |
Operasi normal :0V
Status perlindungan:+5V
|
|
| |
Dimensi keseluruhan |
Catatan:
1, Dimensi keseluruhan hanya untuk referensi;
2, Ukuran dapat ditingkatkan atau dikurangi secara proporsional sesuai dengan kebutuhan pelanggan;
3, Posisi antarmuka masukan, antarmuka keluaran, dan antarmuka catu daya dapat diubah sesuai dengan kebutuhan aktual pelanggan;
|
