Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module

Informasi Dasar
Tempat asal: Shenzhen Cina
Nama merek: TeXin
Sertifikasi: CE ISO
Nomor model: TX-100W
Kuantitas min Order: 1
Harga: Dapat dinegosiasikan
Waktu pengiriman: 5-8 hari
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 100000/bulan
Informasi Detail
Rentang frekuensi: 1200-1500MHz Tegangan uji: 28-32V
Saat ini: 10A Output: 100W
Keuntungan: 50dBm Konektor: T/ Wanita
kabel catu daya: Kabel merah+hitam+aktif Ukuran cangkang luar: 229*90*24mm
Berat badan: 0,9kg Suhu Kerja: -40 ~ +65
Bahan cangkang luar: Aluminium Aplikasi: Sistem komunikasi/anti drone
Menyoroti:

PA1200-1500MHz amplifier daya RF

,

Amplifier Daya RF 100W

,

Anti Drone Module RF penguat daya


Deskripsi Produk

Konektor tipe N panjang 100W PA1200-1500MHz amplifier daya RF modul anti drone bidirectional



Ini adalah panjang N tipe konektor daya tinggi 100W bidirectional RF modul penguat daya, fitur utama modul adalah bahwa stabil input 0-10dB,konektor output yang lebih panjang dan mampu mencapai bandwidth ultra-luasPelanggan dapat memilih solusi tanpa sumber sinyal atau dengan sumber sinyal eksternal sesuai dengan kebutuhan mereka.

Tidak ada sumber sinyal yang dibangun di amplifier daya dapat diterapkan di menara stasiun dasar sinyal, dapat menerima dan meningkatkan sinyal komunikasi yang digunakan.Sumber sinyal eksternal biasanya digunakan sebagai sinyal interferensi untuk droneTerlepas dari skenario penggunaan, amplifier broadband ini dapat mencapai hasil yang relatif baik.



Spesifikasi produk



Tidak, tidak. Artikel Data Satuan
1 Frekuensi 1200-1500 MHz
2 Tegangan uji 28-32 V
3 Saat ini 10 A
4 Output 100 W
5 Keuntungan 50 dbm
6 Stabilitas output 1 dB
7 Stabilitas input 0-10 dB
8 Konektor N / Wanita
9 Konektor output VSWR ≤1,30 (Tidak ada daya dan uji VNA)
10 Kabel catu daya Merah + Hitam + Aktifkan kabel
11 Aktifkan Kontrol Tinggi ON rendah Off

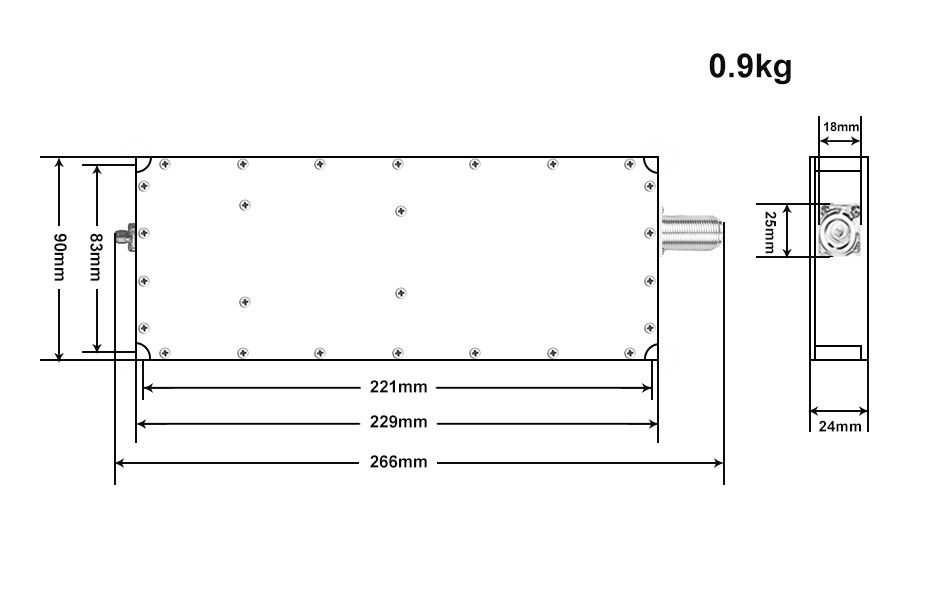

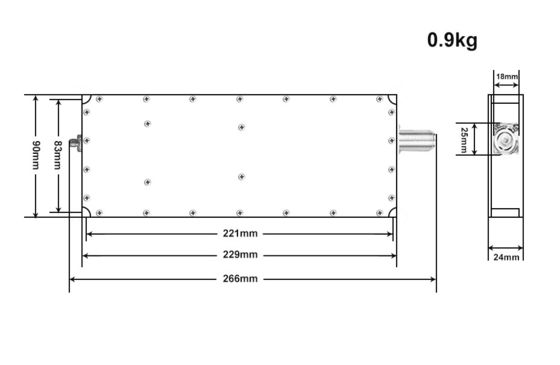

12 Ukuran cangkang luar 229*90*24 mm
13 lubang Mount 221*83 mm
14 Berat badan 900 g
15 Suhu Kerja -40 ~ +65 °C
16 Bahan luar cangkang Aluminium
17 Kebutuhan getaran

Beban mobil OK

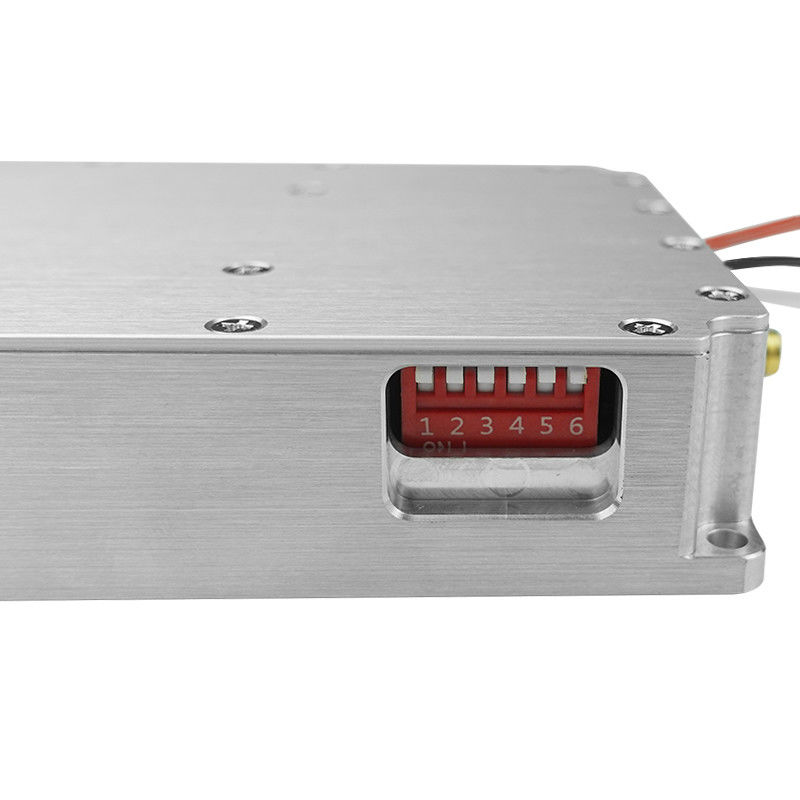

Nomor DIP. Definisi PIN Fungsi Perhatikan
1 D6 Menurunkan 16dB Atenuasi tingkat tinggi

Tingkat rendah tidak meredupkan
2 D5 Menurunkan 8dB
3 D4 Menurunkan 4dB
4 D3 Menurunkan 2dB
5 D2 Menurunkan 1dB
6 D1 Meredupkan 0.5dB
7 LE Serial Lock Enable Input
8 P/S Pilihan Mode Serial/Parallel Mode serial tingkat tinggi (pengendalian perangkat lunak)
Modus paralel tingkat rendah (pengendalian manual)

Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 0

Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 1

Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 2

Fitur Produk

1. mampu bertemu100 wattdengan daya penuh

2. konektor ganda, baik output dan input terbuat dari bahan logam kelas tinggi

3. Mendukung penggunaan dengan sumber sinyal eksternal sendiri

4. Modul mendukung 28V-32V tegangan operasi

5.1200-1500MHzpita frekuensi makan malam

6.Input gain 0-10 dB

7Bahan paduan aluminium tahan air, sangat konduktif dan dissipate panas



Perhatian.

  1. Pasokan listrik lebih baik membawa sekitar 28V 4.5A ketika dirinya 3A untuk kerja stabil
  2. Langkah disipasi panas diperlukan termasuk perekat termal, sink panas ukuran yang sesuai dan kipas pendingin
  3. Antenna atau beban harus terlebih dahulu dihubungkan sebelum catu daya ON atau itu akan kabel pendek

Aplikasi

Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 3

Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 4



Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 5

Long N Type Connector 100W PA1200-1500MHz Rf Power Amplifier Bidirectional Untuk Anti Drone Module 6



FAQ

1Apakah Anda produsen?
Ya, pabrik kami terletak di Distrik Longgang, Shenzhen, selamat datang untuk mengunjungi kami di sini
2. MOQ?
1 sampai 100 pcs
3. jangka waktu pembayaran?
T/T, Alibaba Trade Assurance ((Visa, Master card, E-checking, dll), WestUnion, Paypal, dll
4Bagaimana cara melanjutkan perintah?
AA. Biarkan kami tahu persyaratan dan aplikasi produk Anda melalui penyelidikan di situs web Alibaba B. Kami mengutip sesuai dengan spesifikasi Anda C. Pelanggan setuju dengan kutipan dan melakukan pembayaran
5Apa yang harus saya lakukan jika saya menerima produk yang cacat?
Kontrol kualitas kami yang ketat akan memastikan tingkat lulus 100%. Tapi bisa rusak dalam perjalanan. Mohon bagikan foto atau video produk yang cacat untuk memberi tahu kami di mana masalahnya.Kami akan membuat kompensasi sesuai atau mengirim Anda bagian elektronik baru atau produk.
